交换机 集线器 路由器 经典应用

交换机 集线器 路由器 经典应用

三者比较

速度对比

经典应用图

集线器补充

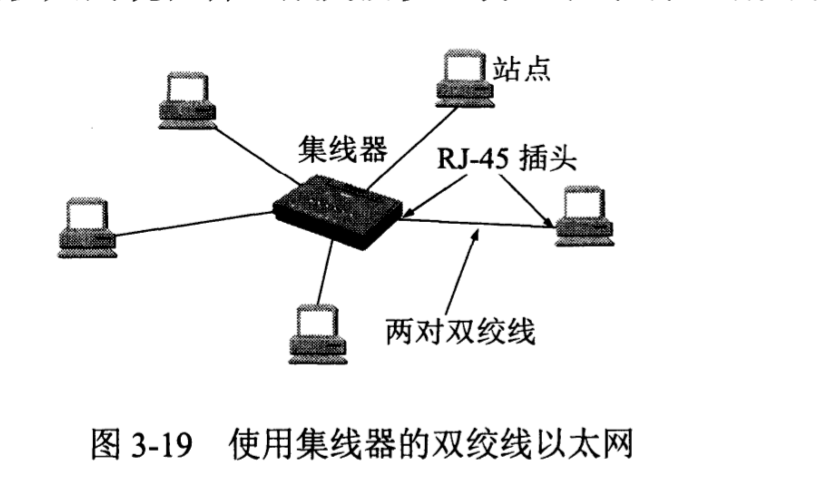

传统以太网最初使用的是同轴电缆，到后来的双绞线，这种以太网采用星形拓扑，在星型的中间增加了一个叫做集线器的设备，每个站点需要两根双绞线，分别用于发送和接收，双绞线的两端分别使用的是RJ-45插头。
但是每个站点到集线器的距离不能超过100m。双绞线能够传送高速的数据主要措施就是把双绞线的绞合度做的非常精确。这样可以大大的减少外界信号的干扰。

集线器的一些特点如下：

1.使用集线器的以太网在逻辑上仍然是一个总线网，各站共享逻辑上的总线，使用的还是CSMA/CD的协议(各站的适配器上执行的是CSMA/CD协议)。同一时刻至多只能允许一个站发送数据。

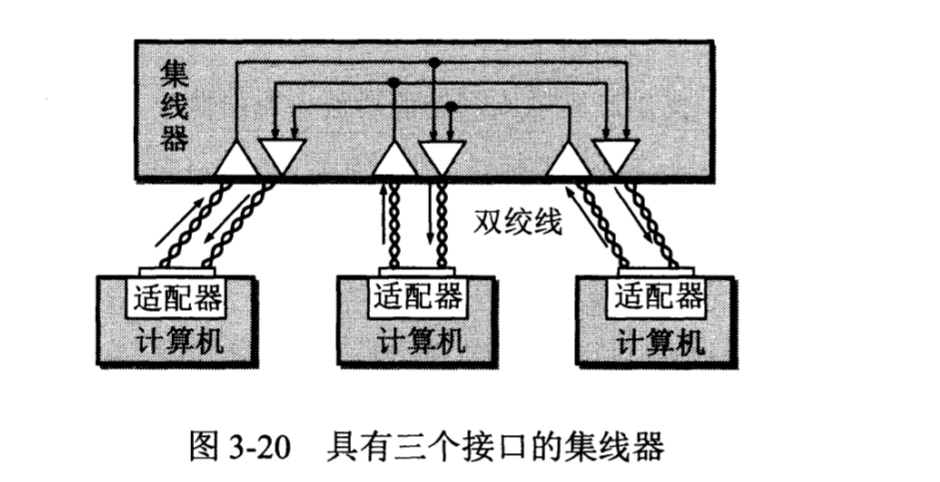

2.一个集线器上有许多接口，每个接口通过RJ-45水晶头用两对双绞线与一台计算机上的适配器相连，因此，一个集线器很像一个多接口的转发器。

3.集线器工作在物理层，它的每个接口仅仅是简单的转发比特01，并不进行碰撞检测。若两个接口同时有信号输入(发生了碰撞)，那么所有的接口都将不会收到正确的帧。。

4.集线器采用了专门的芯片，进行自适应串音回波抵消，这样就可使转发出去的较强信号不至于对该接口收到的较弱的信号产生干扰。每个比特在转发之前还要进行再生整形并重新定时。
